À l’aide du RD8000 la zone a détecté fera l’objet d’un maillage méticuleux soit en mode 50Hz soit en mode radio.
Chaque signal capté fera l’objet d’un pointage au sol et permettra de faire une pré-identification des réseaux existants dits « actifs »
La détection active consiste à injecter un signal dans les réseaux conducteurs à l’aide d’un générateur 10 Watts, connecté via une pince à induction ou en contact direct. Plusieurs fréquences peuvent être utilisées afin de rendre les réseaux détectables par le récepteur.
En l’absence d’accès direct, le générateur peut être positionné au plus près des réseaux : le signal est alors transmis par induction grâce à sa bobine intégrée.
Pour les canalisations non métalliques ou vides, la détection est réalisée à l’aide d’une aiguille « Flexitrace » introduite dans le fourreau. Reliée au générateur, elle permet d’émettre un signal localisable avec le récepteur.
La détection active s’applique notamment aux réseaux suivants :
À noter : pour toute intervention depuis un poste de transformation, la présence d’un exploitant habilité est obligatoire.

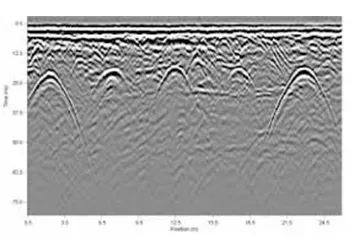

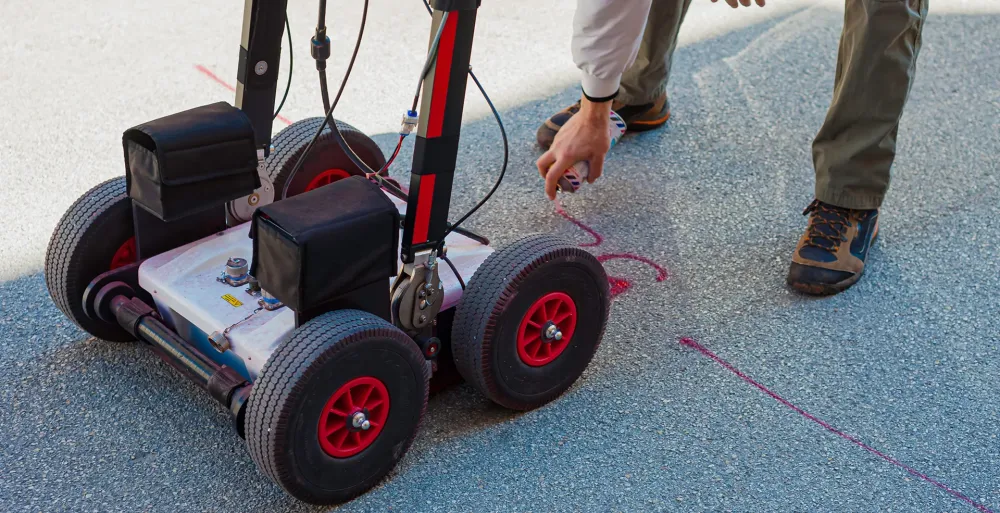

Le géoradar permet de vérifier et de compléter les résultats de la radiodétection notamment sur les réseaux dits passifs tels que les conduites en P.V.C., P.E.H.D, béton, grés, P.R.V, et amiante-ciment.
De plus le géoradar permet de localiser des vestiges enfouis, des cuves ou barils enterrés. Pour une utilisation optimale, il convient de calibrer le géoradar dès l’arrivée sur site, ce qui permettra une plus grande précision notamment sur les profondeurs des éléments recherchés ainsi que sur la visibilité à l’écran.
Le calibrage sur l’axe des Z se fait en mesurant une profondeur de regard ou de tout autre élément visitable et permet un ajustement de la constante diélectrique du sous-sol.
Après le traçage au sol des divers réseaux un levé topographique est conseillé pour mise à jour des plans existants ce qui permet de pérenniser l’opération et de sécuriser les interventions à venir.
Cette tâche se réalise de la façon suivante :
Le géoréférencement est fait soit par GPS, soit par cheminement de station à partir de deux points connus en coordonnées.
L’ensemble des points identifiés lors de la détection ainsi que tous les affleurants des réseaux sont relevés et codifiés par type de réseaux.
La réalisation du plan de récolement est faite au bureau au format .DWG, et après vérification, le plan pourra être transmis au client dans le format souhaité et imprimé si demandé.
